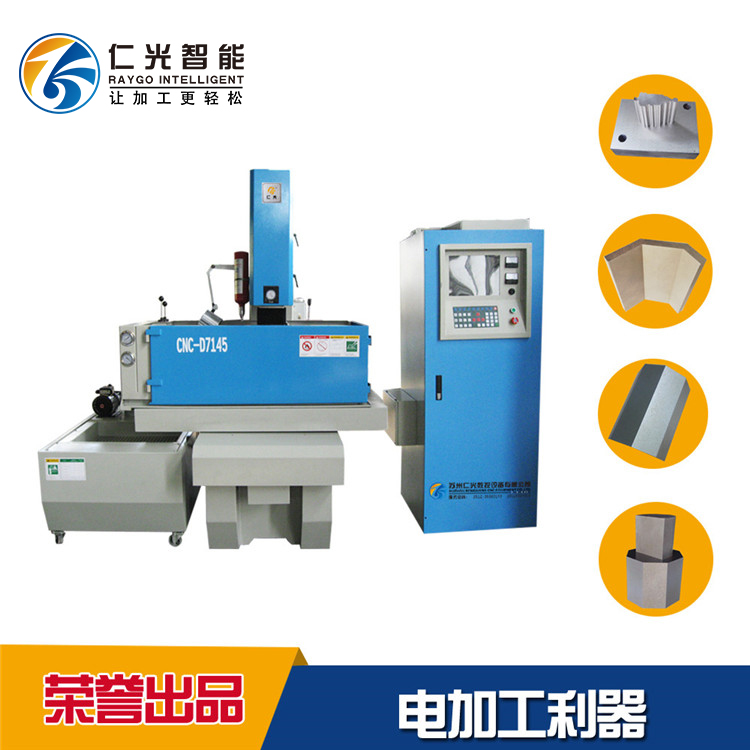

電火花機改造，建立基于PC機的開放式經濟型數控系統來實現電火花機床的數控改造。本系統驅動部分由變壓器、直流電源、驅動器、步進電動機等構成。電火花機改造，為簡化結構，采用日本NEMICLAMBDA生產的直流電源.該電源輸出電流達16A，可同時為兩個驅動器供電.為提高機床響應速度，減小傳動誤差和系統的不靈敏區，采用電動機直接驅動絲杠的方式.但由于電火花加工生產率較低，工具或工作臺進給速度慢，這種方式獲得的進給速度不能滿足加工的需要。

電火花機改造，為此，采用四通公司生產的SH_20806步進電動機細分驅動器。它有八種細分模式，最大可達64細分.輸入信號TTL兼容或24V可選，為我們實現微機接口提供了方便，而且對輸入信號進行了光電隔離，避免了外界干擾對微機系統的影響.步進電動機采用四通公司生產的86BYG250B型電動機，該電動機驅動力矩較大，可達5N.m以上，為低速進給的平穩性提供了保證，其步距角為1.8°。

電火花機改造，系統的機械執行機構采用滾珠絲杠和滾珠導軌，絲杠螺距4mm.當驅動器采用最大細分模式時，脈沖當量可達0.3μm；當16細分時，脈沖當量為1.25μm，已可滿足機床精度要求.該系統控制器采用通用PC機.一方面它通過A/D卡不斷讀取放電間隙檢測回路輸入的電壓信號，根據檢測信號控制電動機的進給速度和進給方向。電火花機改造，另一方面，為步進電動機發驅動脈沖.因?yàn)镻C機打印機并行接口一般采用Centrionics并行接口標準，共有36個引腳信號，每個打印機并行口占用3個I/O端口地址：0378、0379和037A，其中0378是一個八位的數據口。電火花機改造，因?yàn)轵?qū)動器最少只需兩個控制信號：脈沖信號和方向信號，則八位數據口最多可控制四個電動機。因此，為降低成本，采用打印機并行接口代替I/O卡，利用數據口0378輸出脈沖和方向信號.
