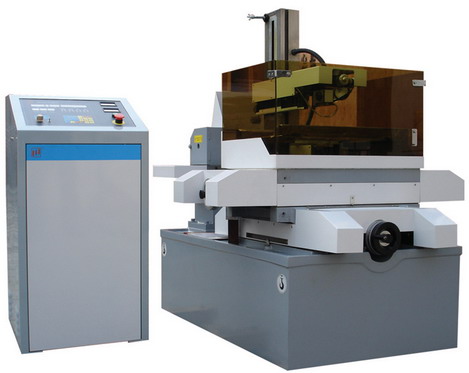

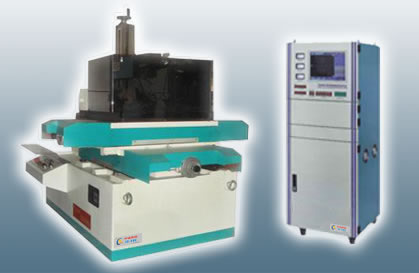

大家都知道，數控線切割機床由機械、電氣和工作液系統三大部分組成。那我們現在就來講一下其中重要的機械部分。首先，我們必須明確， 線切割機床機械部分是基礎，其精度直接影響到機床的工作精度，也影響到電氣性能的充分發揮。

　　機械系統由機床床身、坐標工作臺、運絲機構、線架機構、錐度機構、潤滑系統等組成。機床床身通常為箱式結構，是提供各部件的安裝平臺，而且與機床精度密切相關。坐標工作臺通常由十字拖板、滾動導軌、絲桿運動副、齒輪傳動機構等部分組成。

　　主要是與電極絲之間的相對運動，來完成對工件的加工。運絲機構是由儲絲筒、電動機、齒輪副、傳動機構、換向裝臵和絕緣件等部分組成，電動機和儲絲筒連軸連接轉動，用來帶動電極絲按一定線速度移動，并將電極絲整齊地排繞在儲絲筒上。線架分單立柱懸臂式和雙立柱龍門式。單立柱懸臂式分上下臂，一般下臂是固定的，上臂可升降移動，導輪安裝在線架上，用來支撐電機絲。錐度機構可分搖擺式和十字拖板式結構，搖擺式是上下臂。

　　線切割機通過杠桿轉動來完成，一般用在大錐度機。十字拖板型，通過移動使電極絲伸縮來完成，一般適用在小錐度機。潤滑系統用來緩解機件磨損、提高機械效率、減輕功率損耗。可起到冷卻、緩蝕、吸振、減小噪音之作用。這就是線切割機床的機械部分了，這是很重要的內容。
